Radonsanierung eines Altbaukellers in Nohfelden im Saarland

Die Grundlage für die sogenannte ODL-Sonde bildet das Geiger-Müller-Zählrohr, kurz GM-Zählrohr. Bei Bedarf wird auch eine Kombination eingesetzt: ein kurzes Rohr für eine hohe Dosis an Gammastrahlung und ein langes Rohr für niedrige Dosen.

Im GM-Rohr befinden sich ein Zählgas, meist ein Edelgas, sowie ein hauchdünner Draht mit weniger als 0,1 Millimeter Durchmesser. Auf diesem Draht liegt eine Hochspannung von 300 bis 1.000 Volt an, sodass zwischen Draht und Außenhülle ein starkes elektrisches Feld gebildet wird.

Die ankommende Gammastrahlung, aber auch Beta- und Alphastrahlung, erzeugt im Zählgas elektrisch geladene Ionen. Diese werden im elektrischen Feld stark beschleunigt und lösen durch weitere Stoßionisation eine Lawine von Ladungsträgern aus (Kaskadeneffekt). Erreichen die negativ geladenen Ionen und Elektronen die Anode, wird ein kurzer Stromimpuls zwischen Draht und Außenhülle erzeugt. Dieser wird über Verstärker in ein elektrisches Signal umgewandelt und zum Beispiel hörbar gemacht oder als Messwert auf einem Display angezeigt.

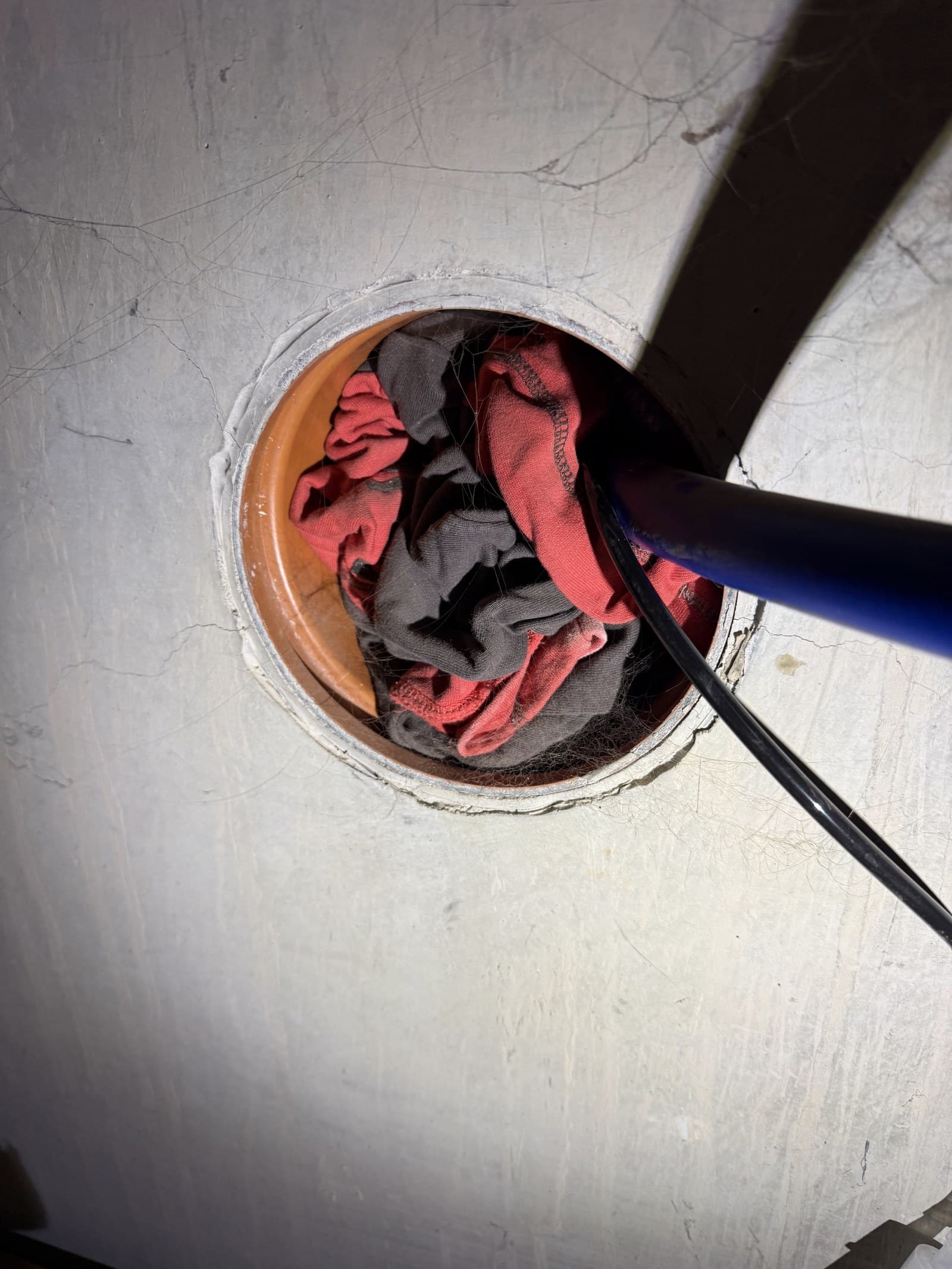

Eine radondichte Medieneinführung (radondichte Hauseinführung) ist ein spezielles Bauteil, das Versorgungsleitungen gasdicht durch Außenwände oder die Bodenplatte in ein Gebäude führt, um das Eindringen des krebserregenden, radioaktiven Edelgases Radon aus dem Erdreich zu verhindern. Unter „Medien” versteht man in der Bauphysik und Versorgungstechnik alle Versorgungsleitungen wie Strom, Gas, Wasser, Telekommunikation oder Fernwärme.

Warum sind sie wichtig?

Radon entsteht ganz natürlich im Erdboden und überall. Da im Inneren von Gebäuden meist ein leichter Unterdruck (wenige Pascal) herrscht (Kamineffekt), wird das Radon-Gas durch jede noch so kleine Schwachstelle im Fundament oder erdberührten Bereich förmlich in das Gebäude gesaugt. Herkömmliche Rohrdurchführungen, die nur gegen drückendes Wasser schützen, sind oft nicht gasdicht gegen Radon, da das Edelgas extrem kleine Atome besitzt und durch mikroskopische Risse konvektieren oder durch ungeeignete Kunststoffe diffundieren kann.

Wie funktioniert eine radondichte Medieneinführung?

• Spezialmaterialien: Die verwendeten Kunststoffe und Elastomere (Dichtungen) besitzen eine extrem geringe Diffusionsneigung, sodass die Radon-Atome die Barriere nicht durchdringen können.
• Mechanische Pressung: Gummidichtungen (zum Beispiel Ringraumdichtungen) werden im Bohrloch oder Futterrohr so stark komprimiert, dass kein Gas an den Rohrwänden vorbeiströmen kann.
• Integrierte Flansche: Bei Gebäuden, die mit einer Radonschutzfolie abgedichtet sind, besitzen die Einführungen Klebe- oder Klemmflansche, um eine lückenlose Verbindung mit der Bahnenabdichtung herzustellen.

Die verschiedenen Ausführungen

• Einsparten-Hauseinführung: Isoliert die Durchführung für ein einzelnes Medium, zum Beispiel nur für das relativ dicke Hauptwasserrohr.
• Mehrsparten-Hauseinführung: Bündelt alle wichtigen Versorgungsleitungen (Strom, Wasser, Telekommunikation, Gas) kompakt in einem einzigen Bauteil. Das minimiert die Anzahl der Löcher in der Betonplatte und verringert das Risiko von Undichtigkeiten, nicht nur gegenüber Radon, auch gegenüber Wasser.

Welche Abdichtung hilft gegen Radon?

Gegen das radioaktive Gas Radon helfen gasdichte und radondichte Materialien, die den Übergang aus dem Erdboden in das Gebäude verhindern. Dazu zählen spezielle Radonfolien, elastische Dichtschlämmen, bituminöse Abdichtungen sowie professionelle Rohrdurchführungen. Oft bieten normgerechte Abdichtungen gegen feuchte Böden bei niedrigem Radonpotenzial bereits einen guten Schutz, sofern sie lückenlos und gasdicht verarbeitet sind. Wir raten jedoch stets, so abzudichten wie gegen drückendes Wasser.

Ist eine nachträgliche Radonabdichtung möglich?

Eine nachträgliche Radonabdichtung umfasst das Verschließen von Rissen, Fugen und Durchdringungen im Keller oder Erdgeschoss mit gasdichten Materialien, das Verlegen spezieller Radonschutzfolien oder den Einbau einer Radondrainage bzw. eines internen oder externen Radonbrunnens. Die Kosten variieren je nach Aufwand meist zwischen 500 und 12.000 Euro.

Was schützt gegen Radon?

Radonschutzmaßnahmen umfassen bauliche und lüftungstechnische Vorkehrungen, um das Eindringen des radioaktiven Edelgases Radon aus dem Baugrund in Gebäude zu verhindern oder dessen Konzentration in Innenräumen zu senken. Wichtige Schritte sind die luft- und gasdichte Abdichtung erdberührender Bauteile, das fachgerechte Verschließen von Fugen und Rohrdurchführungen sowie der gezielte Luftwechsel oder bauliche Druckausgleich, besser mit leichtem Überdruck im Mittel.

Welche Standard-Ringraumdichtungen gibt es?

Standard-Ringraumdichtungen (Pressringdichtungen) dichten Rohrdurchführungen oder Kabeleinführungen in Kernbohrungen und Futterrohren radongasdicht und somit auch wasserdicht ab. Gängige radondichte Typen unterscheiden sich nach Bauform, Einsatzart und Flexibilität für Medienleitungen.

Ist eine Ringraumdichtung gasdicht?

Standard-Ringraumdichtungen sind im Regelfall gasdicht und wasserdicht, sofern sie fachgerecht montiert sind und aus geeignetem Elastomer bestehen, zum Beispiel EPDM (Ethylen-Propylen-Dien-Kautschuk) oder NBR (Nitril-Butadien-Kautschuk). Sie halten sowohl Keller als auch Gebäude zuverlässig von Bodengasen wie Radon oder Methan fern, drucklos wie drückend.

Welche Alternativen gibt es zur Radon-Ringraumdichtung?

Als Alternativen zur klassischen Ringraumdichtung gibt es je nach Einbausituation, Anforderung an die Dichtigkeit (zum Beispiel gegen drückendes Wasser und Radon) und Budget verschiedene Systeme wie Gliederkettendichtungen, Mehrspartenhauseinführungen oder Futterrohre mit Flansch.

Wann brauche ich eine Radon-Ringraumdichtung?

Eine Ringraumdichtung (Pressringdichtung) wird immer dann benötigt, wenn ein Rohr oder ein Kabel durch eine erdberührte Wand, eine Decke oder ein Futterrohr geführt wird und diese Öffnung hinreichend gas-, geruchs- oder wasserdicht gegen drückendes Wasser, Radon und Thoron sein muss.

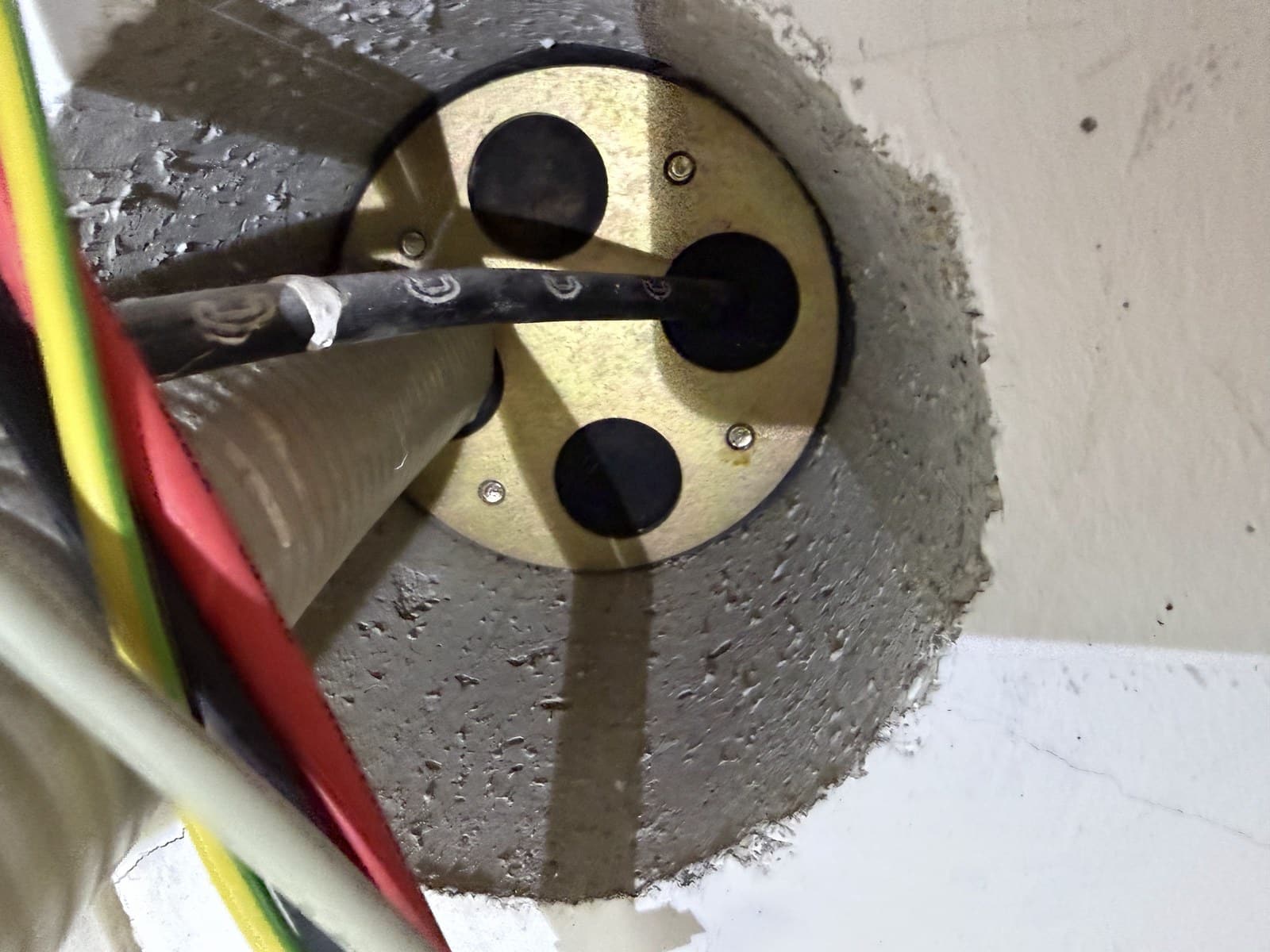

Wie funktioniert eine Radon-Ringraumdichtung?

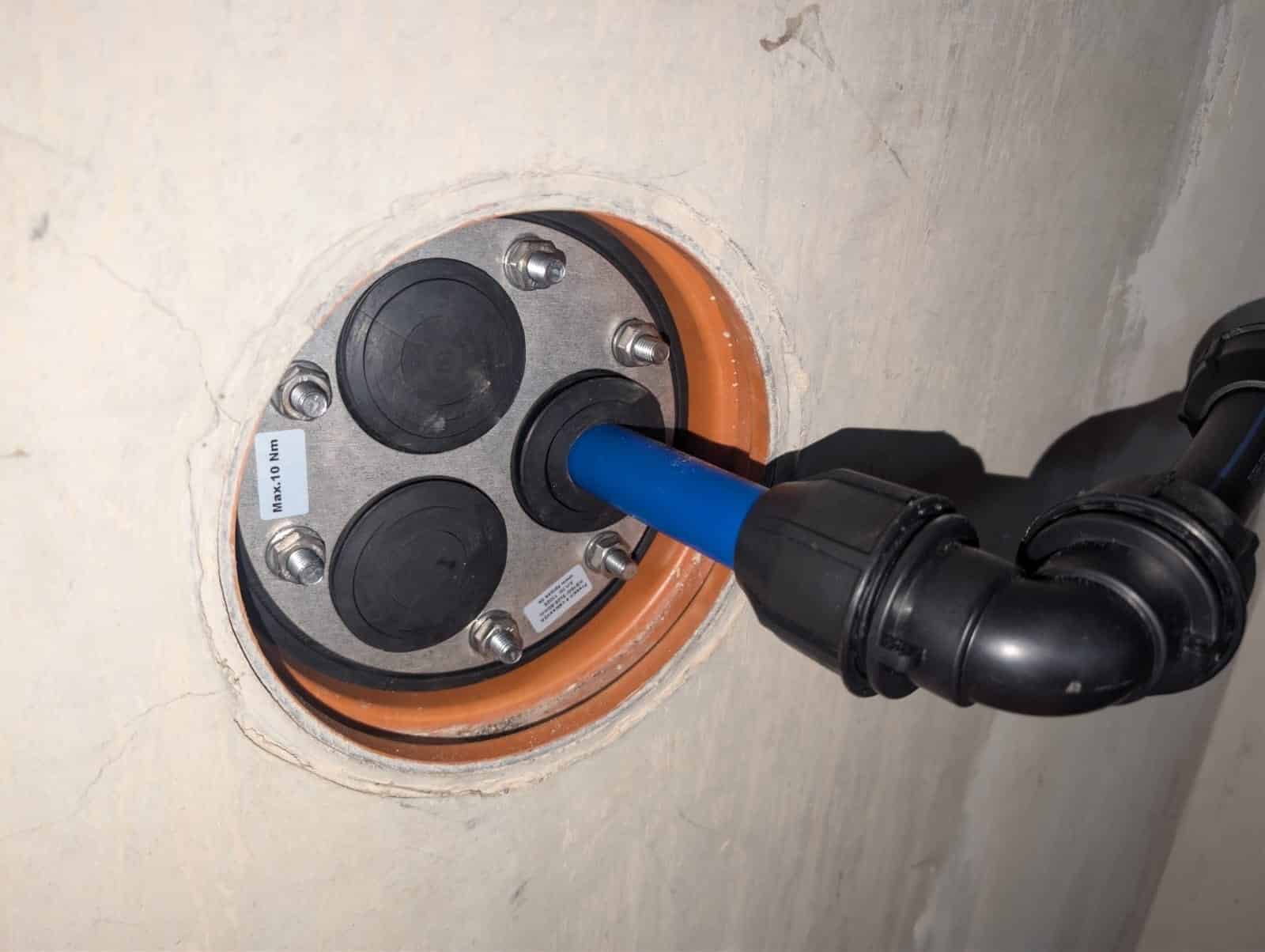

Eine Ringraumdichtung dichtet Rohre oder Kabel ab, die durch ein erdberührtes Bauteil laufen, etwa eine Kellerwand. Sie sitzt im Zwischenraum, dem Ringraum, zwischen dem Medienrohr und der Wandbohrung. Durch das Anziehen von Schrauben werden Druckplatten zusammengepresst. Die Gummidichtung dazwischen wird dicker und presst sich fest an. Das stoppt Wasser und vor allem Radon-Gas.

Was ist eine geteilte Radon-Ringraumdichtung?

Eine geteilte Ringraumdichtung ist ein Spezial-Dichtungseinsatz für Rohre oder Kabel zur Einführung in einen erdberührten Keller. Sie dichtet den Ringraum zwischen einem Medienrohr oder Kabel und einer Wandbohrung hinreichend radongasdicht und wasserdicht ab. Das Besondere an der geteilten Variante ist, dass sie sich nachträglich einbauen lässt, selbst wenn das Kabel oder Rohr bereits verlegt ist und der Stecker oder das Ende nicht mehr zugänglich sind. Diese Variante setzen wir häufig zur Nachrüstung von radonbelasteten Kellern ein.

Wie kann ich ein KG-Rohr innen gegen Radoneintritt abdichten?

Ein KG-Rohr (Kanalgrundrohr) lässt sich von innen am besten mit 2-Komponenten-Epoxidharz, unter Umständen mit spezieller Reparaturknetmasse oder mit einer radondichten Ringraumdichtung abdichten. Die Wahl hängt davon ab, ob es sich um einen Riss im Abwasserrohr oder eine Mauerdurchführung handelt.

Welche Nachteile haben EPDM-Dichtungen?

EPDM-Dichtungen (Ethylen-Propylen-Dien-Kautschuk) sind wetterfest, aber sie vertragen sich nicht mit Ölen, Fetten oder Kraftstoffen. Bei Kontakt mit diesen Stoffen quillt das Material auf, verliert seine Form und wird gegen Feuchtigkeit und Radon undicht.
